歡迎光臨東莞市環(huán)儀儀器科技有限公司
在鉆井過程中，PDC鉆頭的工作條件非常惡劣，導(dǎo)致復(fù)合片失效的形式主要有鉆頭收到較大的沖擊載荷導(dǎo)致沖擊而出現(xiàn)的斷齒、崩齒等宏觀破裂和井底溫度過高導(dǎo)致復(fù)合片的耐磨性降低使PDC復(fù)合片的出現(xiàn)熱磨損。
為了改善PDC鉆頭的韌性，需要進(jìn)行深冷處理，下面，我們來看看如何使用在線深冷處理爐對(duì)pdc復(fù)合片進(jìn)行深冷處理。

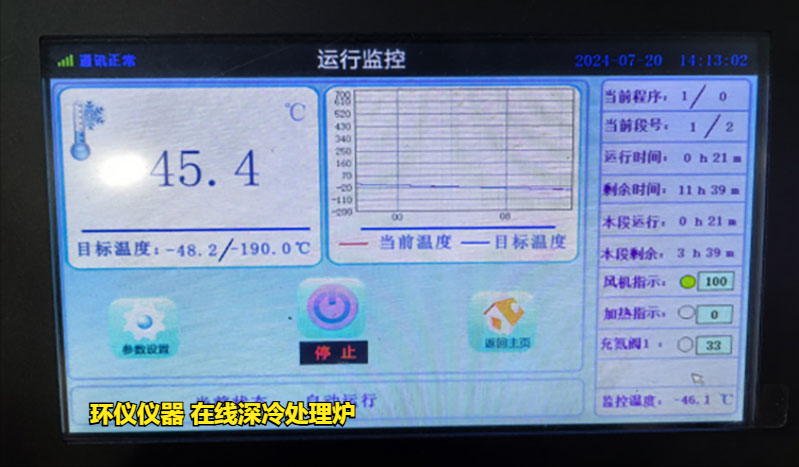

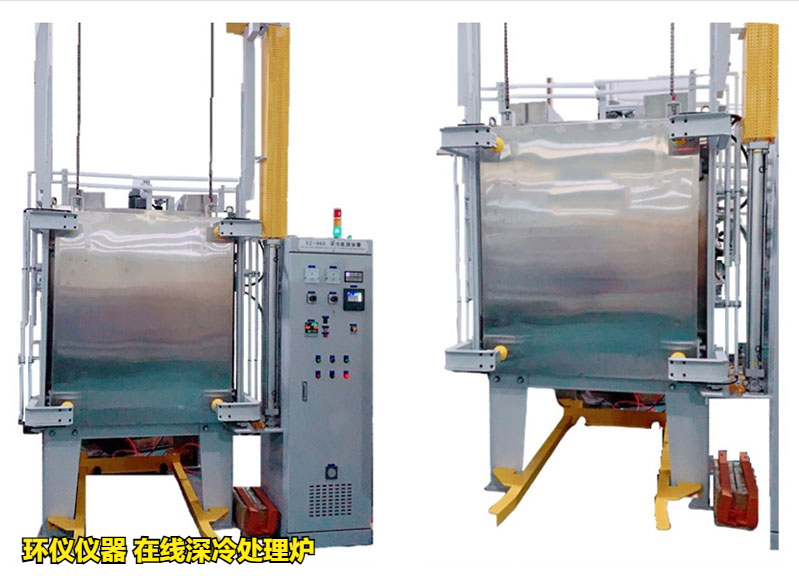

試驗(yàn)設(shè)備：環(huán)儀儀器 在線深冷處理爐
深冷處理技術(shù)的機(jī)理：利用液氮等冷媒作為冷卻介質(zhì)、對(duì)將材料冷卻到遠(yuǎn)低于室溫的某一溫度(-100~-196℃)，從而達(dá)到改善材料性能的目的。
處理步驟：
(1)將室溫下的PDC復(fù)合片放到入深冷處理爐中；
(2)開啟深冷處理爐，通入液氮，通過溫度控制使深冷處理爐中的溫度以-3~-5℃/min速率降低到-30℃；溫度達(dá)到-30℃以-1~-2℃/min的速度降低到-120℃；溫度達(dá)到-120℃后再以-0.1~-0.5℃/min的速率將溫度降低到-196℃；
(3)在溫度-196℃的條件下保溫16～24h；
(4)然后以0.1~0.5℃/min的速度將溫度升高到-120℃，再以1~2℃/min的速度降低到-30℃，最后以3~5℃/min速率降低到室溫；
(5)重復(fù)上述操作，即完成PDC復(fù)合片的深冷處理。
處理結(jié)果驗(yàn)證：
將經(jīng)過深冷處理的PDC和未經(jīng)處理的PDC復(fù)合片分別利用JB-T3235-1999的人造金剛石燒結(jié)體磨耗比測(cè)試方法進(jìn)行砂輪與PDC復(fù)合片的磨耗比測(cè)試，測(cè)試得到磨耗比分別為3380000和4800000。測(cè)試結(jié)果表明，經(jīng)深冷處理的PDC復(fù)合片的磨耗比相對(duì)于未經(jīng)深冷處理的PDC復(fù)合片降低42％。
以上就是在線深冷處理爐對(duì)pdc復(fù)合片的處理方法，如有疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
掃碼添加微信
