歡迎光臨東莞市環(huán)儀儀器科技有限公司
低空載人飛行器工作在潮濕和濕熱環(huán)境中，有適宜霉菌生長的溫度和濕度（一般溫度24~31℃,濕度達到70%)，霉菌的孢子就會在機體表面萌芽和生長，造成機體金屬表面的霉菌腐蝕，從而對機體結(jié)構(gòu)的力學性能造成一定程度的影響。在低空載人飛行器的研發(fā)過程中，為了探究其抗霉菌的性能，需要進行霉菌試驗，下面是相關(guān)試驗研究。
試驗設(shè)備：環(huán)儀儀器 低空載人飛行器霉菌實驗箱
試驗樣品：選取低空載人飛行器常用的金屬材料2A12作為研究對象，2A12鋁合金具有良好的塑性成形能力和機械加工性能，是航空工業(yè)中使用最廣泛的鋁合金之一
判讀標準：
檢查對照樣件及進行孢子活力檢查的各單一孢子在培養(yǎng)基表面長霉面積均已達90%以上，符合標準規(guī)定的長霉面積大于90%的要求時，表明本次試驗有效。
試驗過程：

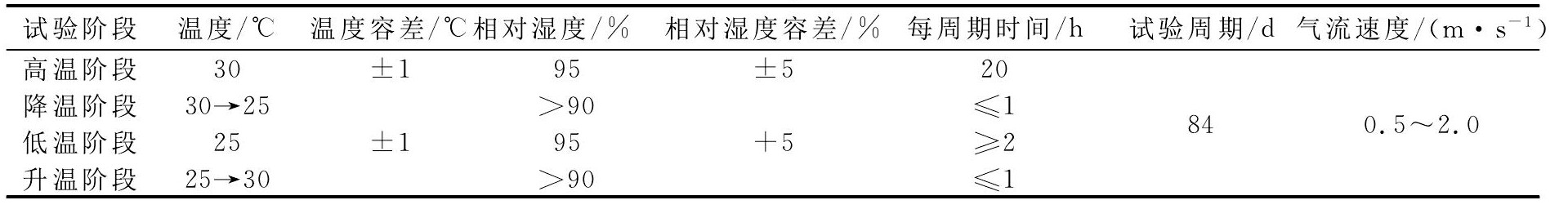

霉菌試驗過程嚴格按照標準要求進行，試驗中所用的菌種有黑曲霉、黃曲霉、雜色曲霉、繩狀青霉和球毛殼霉共5種，霉菌腐蝕后試驗件的判定等級共5級，試驗從接種之日起計算試驗時間，霉菌試驗箱每7天換氣一次，換氣時間為30min，換氣期間，箱內(nèi)指示點溫度為26℃、相對濕度大于90%，試驗運行了84d，詳細參數(shù)見下表。
試驗結(jié)果：

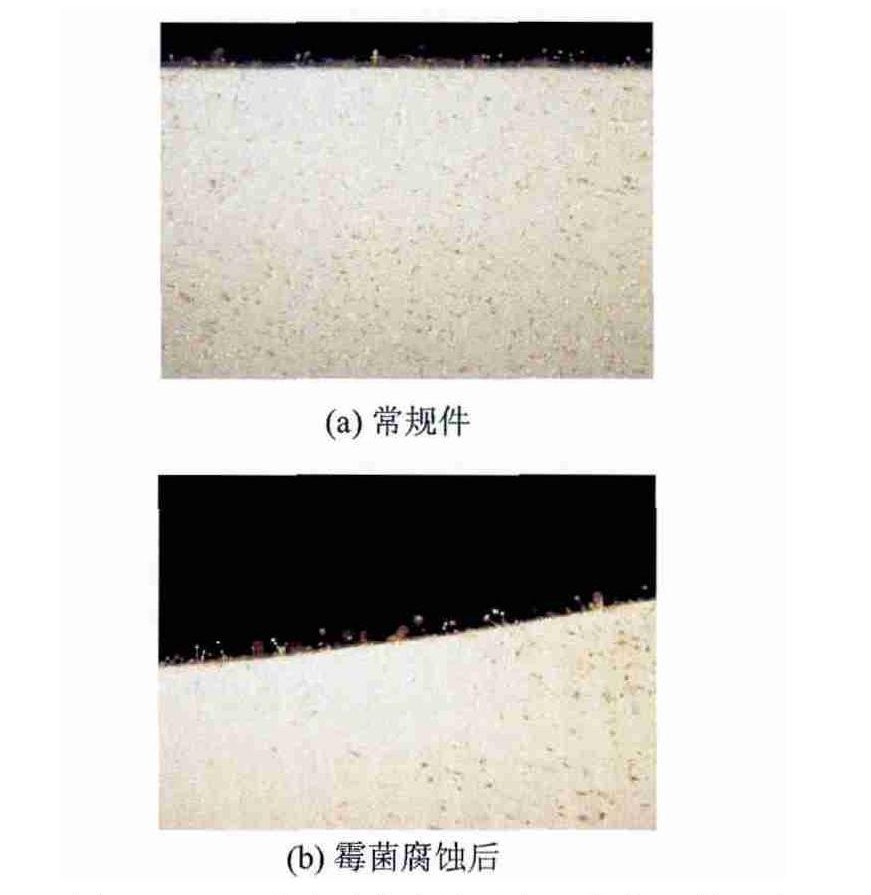

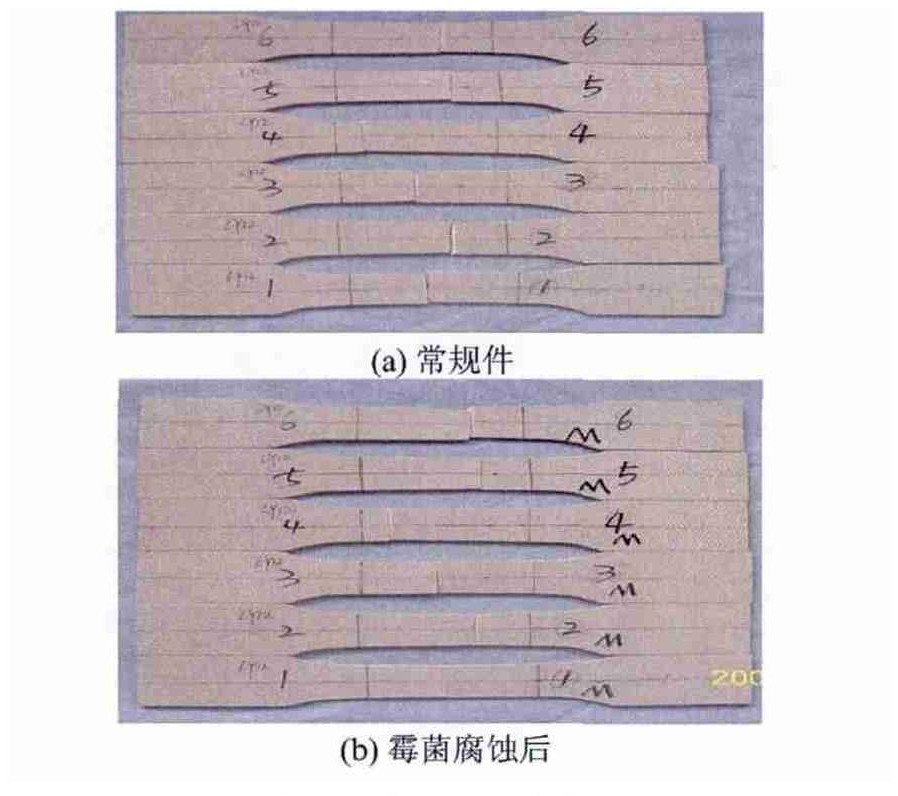

經(jīng)歷霉菌腐蝕后，宏觀上發(fā)現(xiàn)2A12試件涂層表面菌絲體生長旺盛，均勻分布約80%以上，對霉菌腐蝕后的試驗件在顯微鏡下進行觀察，其照片見下圖，達到4級腐蝕要求，長霉程度達到嚴重生長級別，試片試驗件的霉菌腐蝕達到預期的效果。
以上就是飛行汽車的霉菌試驗研究，如有試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
掃碼添加微信
