歡迎光臨東莞市環(huán)儀儀器科技有限公司
硫化膠的脆性溫度測定結果在很大程度上受試驗方法和試驗裝置影響，為了準確測定硫化膠的脆性溫度，本研究結合《GB/T 1682-2014 硫化橡膠 低溫脆性的測定 單試樣法》標準，進行了試樣裁切方向低溫脆性的相關試驗研究。
試驗設備：環(huán)儀儀器 橡塑低溫脆化試驗機
試驗過程：

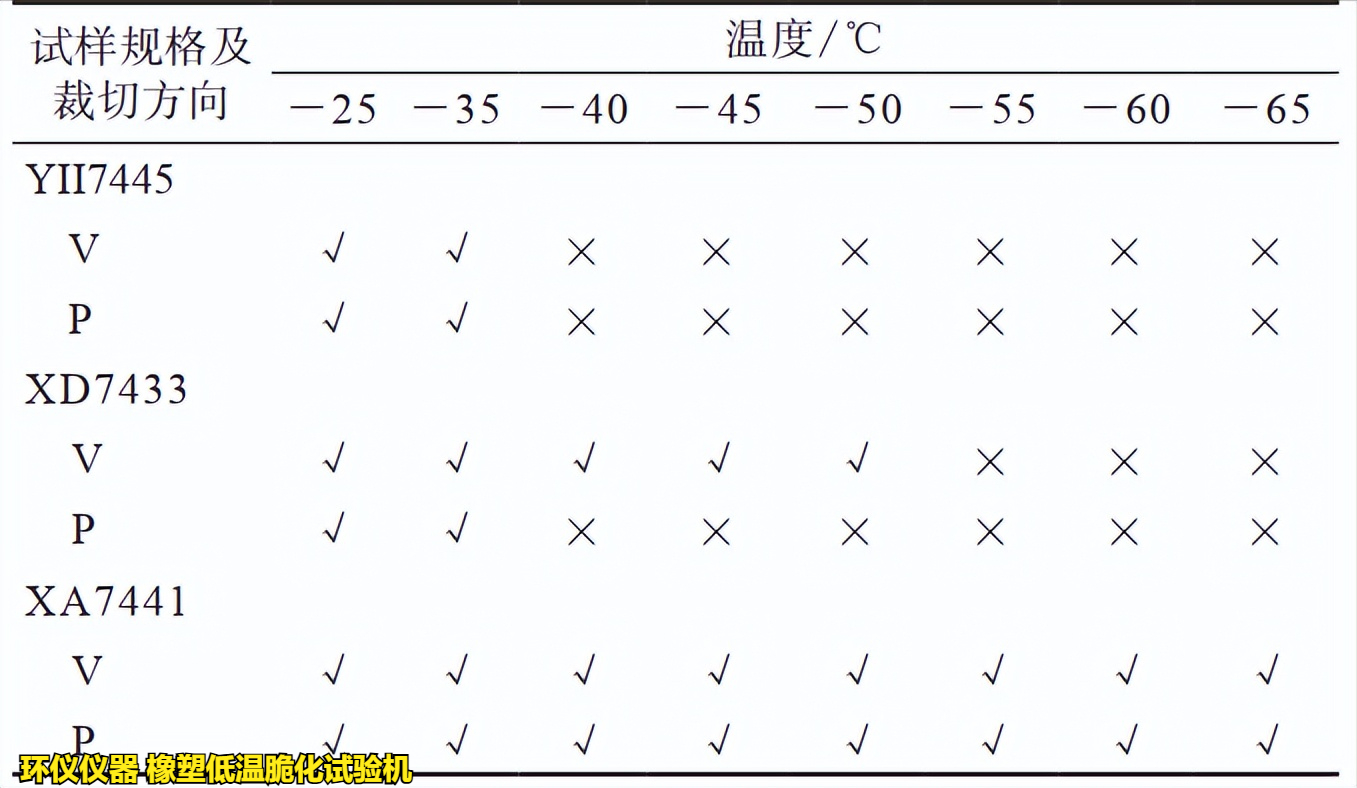

從所抽查的密封圈樣品中隨機選取3個規(guī)格，其所對應的硫化試樣脆性溫度均不高于-25 ℃，將硫化試樣按垂直壓延方向和平行壓延方向裁樣，再按照GB/T 1682-2014中程序A來測定試樣的脆性溫度，每個規(guī)格每個方向的試樣均準備若干，每個溫度點測試2個試樣，測試結果如下表所示（垂直壓延方向用V表示，平行壓延方向用P表示）。
從上表可以看出：
1.雖然3個規(guī)格密封圈產(chǎn)品質量判定標準中對脆性溫度的要求一樣，但是對于不同規(guī)格的硫化試樣，其實際脆性溫度測定結果有明顯的差別。
2.規(guī)格XA7441對應的硫化膠耐低溫性能最好；
3.試樣裁切方向對規(guī)格XD7433對應的硫化膠脆性溫度測定結果影響較大；
4.規(guī)格YII7445對應的硫化膠的脆性溫度在-40~-35 ℃之間。

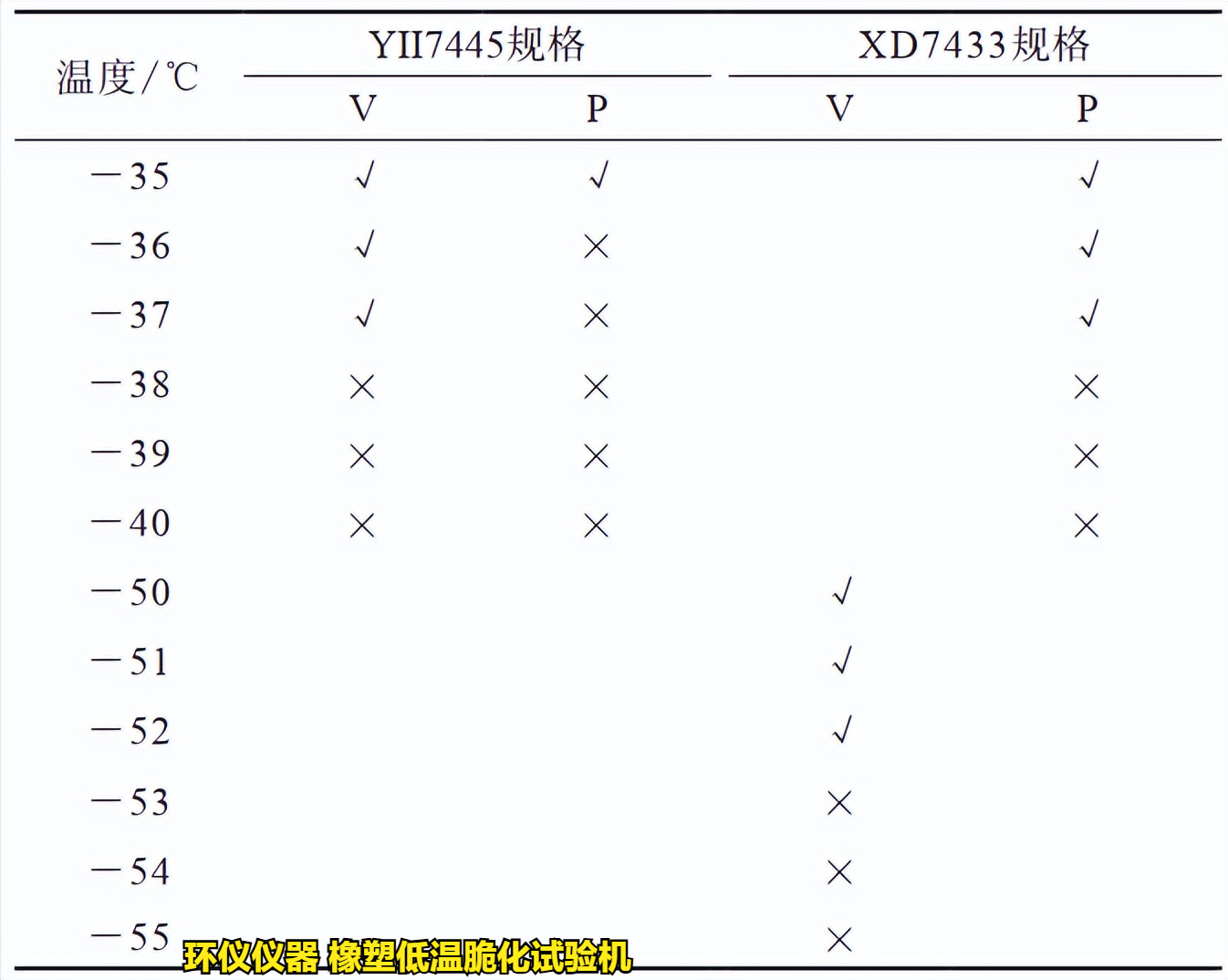

根據(jù)上表結果選取不同溫度段進行進一步試驗，結果如下表所示。
從表可以看出：
1.規(guī)格YII7445對應的硫化試樣沿垂直壓延方向裁樣測得的脆性溫度為-38℃，沿平行壓延方向裁樣測得的脆性溫度為-36℃；
2.規(guī)格XD7433對應的硫化試樣沿垂直壓延方向裁樣測得的脆性溫度為-53℃，沿平行壓延方向裁樣測得的脆性溫度為-38 ℃。
試驗結論：
1.同一硫化試樣，選取垂直壓延方向和平行壓延方向裁樣，最終對脆性溫度的判定有影響；
2.對于不同規(guī)格的試樣，沿兩個方向裁樣測得的脆性溫度也是不同的，差異大小因材料而異。
以上就是硫化橡膠的單試樣試驗研究，如有試驗疑問，可以咨詢環(huán)儀儀器相關技術人員。
掃碼添加微信
