熱真空試驗艙主要用于真空高熱環境下電子產品試驗，其中航天航空組件必須用到此試驗設備來進行熱真空試驗，因此，對于熱真空試驗艙的箱體結構要求很高，下面，環儀儀器小編帶大家了解一下熱真空試驗艙的箱體結構。
設備：熱真空試驗箱
型號：HYOV
設計：環儀儀器

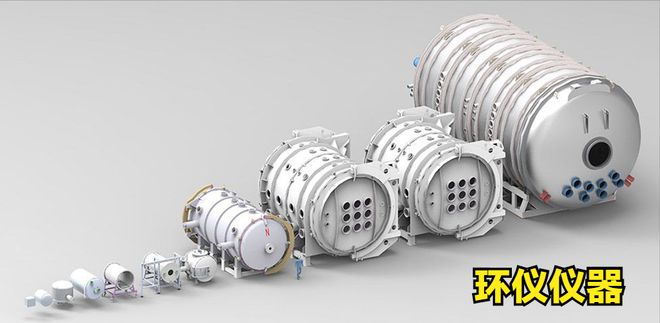

.jpg "熱真空試驗艙的箱體結構知識(圖1)")
熱真空試驗艙的箱體結構：
1.試驗設備采用框架式結構，冷熱源機組獨立布置，減小了振動對真空艙體的影響，真空機組與艙體組合成一體， 外型緊湊、美觀，并很好地考慮到設備的檢修。
2.真空容器采用無磁、機械性能優良的SLS304不銹鋼，為臥式結構，一端用活動碟形封頭做艙門(開啟方向:面對箱體大門向右旋轉)，另一端為封頭:容器內表面機械拋光，以減少材料放氣。
3.規管接口:罐體上安裝4個KRF25規管接口，兩個備用。
4.熱沉:采用導熱性能及焊接性能均優良的紫銅板及紫銅管，內表面噴涂特種黑色消光漆以提高其輻射力。
5.底板:底板為有源非獨立控溫底板(注:用戶可選 非控溫底板或獨立控溫底板)。
6.艙門及密封:活動碟形封頭為艙門，特制浮動鉸鏈，螺旋鎖緊機構，開關方便:艙門密封采用專業的放”量小的氟橡膠真空0型密封圈，易于更換。
7.法蘭:在罐體左右兩側各布置一個中20m盲法蘭，用于安裝真空接插件，真空接插件由用戶提供。
8.觀察窗: 在大門上配置一個直徑20m的石英玻璃觀察窗。
