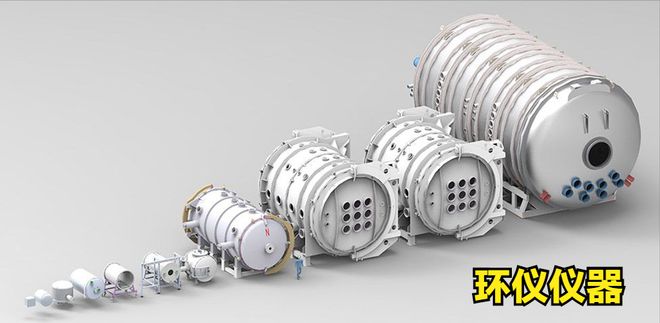

熱真空試驗箱主要用于營造一個高真空及熱沉溫度交變的環境，用于測量電子設備在這些環境下的性能。熱真空試驗艙主要由3個部分組成，分別為：控制系統、溫度系統、真空系統。下面我們來了解一下不同系統的特點。
1.控制器硬件采用原裝進口邏輯控制器，10”彩色液晶觸攬屏，環儀儀器二次研發控制軟件。
2.測量控制系統主要由溫度傳感器、復合真空計、信號采集模塊、溫度控制儀( PID )控制、現場可視化人機界面(觸摸屏)及外設等組成。
1.制冷方式:復疊機械制冷，采用環保工藝;水冷式冷卻。
2.制冷工藝:制冷系統管道采用優質無氧銅管，充氮保護焊接;壓縮機底部安裝減振彈簧和膠墊，減少壓縮機振動通過底座向機組架傳遞;壓縮機吸排
3.氣管道使用金屬避震軟管，減小振動通過管道傳遞。
4.加熱:采用不銹鋼鎧裝加熱管實現對導熱油的加熱。
5.油循環:采用寬溫場的導熱油作為介質，通過高低溫磁力泵將油在密閉的系統內進行循環，更加安全、可靠、環保。
6.降噪:機組內側貼吸音材料。
7.節能:制冷系統采用的制冷量調節、氣液旁路調節等技術，試驗箱在任何低溫溫度點恒溫時，無需加熱平衡，運行功率大幅降低。
.jpg "熱真空試驗艙的3大系統(圖1)")
1.采用國際知名品牌的低溫泵、旋片泵和羅茨泵，真空系統更加可靠，性能更加優越。
2.為真空系統配置獨立的冷水機組，實現冷卻水源的潔凈。
3.可選配分子泵為輔泵實現試件放氣量大時的抽氣工作，以降低低溫泵的再生次數，節省試驗時間，實現工作連貫性。
4.可選配分子泵+旋片泵+羅茨泵系統，當選用該系統時極限真空度為5*10^-4Pa。
5.可選配低溫泵+干泵+羅茨泵系統，實現真空無油真空系統，滿足潔凈真空室要求。
