覆冰試驗裝置

文章出處 : 技術知識 文章編輯 : 環儀儀器 閱讀量 : 發表時間 : 2025-01-20

覆冰試驗裝置可人工模擬嚴重冰凍、低溫、降雨霜等復雜氣候環境，用于驗證產品在覆冰條件下的性能，如輸電線、防冰涂料等產品。對產品進行不同覆冰情況的試驗驗證和研究，從而有效檢測冰凍雨雪災害天氣對產品的安全考驗。

覆冰試驗裝置(圖1)

試驗標準：

1、DL/T1247 — 2013高壓直流絕緣子覆冰閃絡試驗方法

2、GB/T11022-2011 高壓交流開關設備和控制設備標準的共用技術要求

3、GB 1985-2014 高壓交流隔離開關和接地開關 第6.103條：嚴重冰凍條件下的操作；第6.104極限溫度下的操作。

4、GB 3906-2006 3.6kv~40.5kv交流金屬封閉開關設備和控制設備中附錄C對于氣候試驗的要求 C9.1：試驗程序A

5、GB/7251.1-2013 低壓成套開關設備和控制設備第1部分：總則

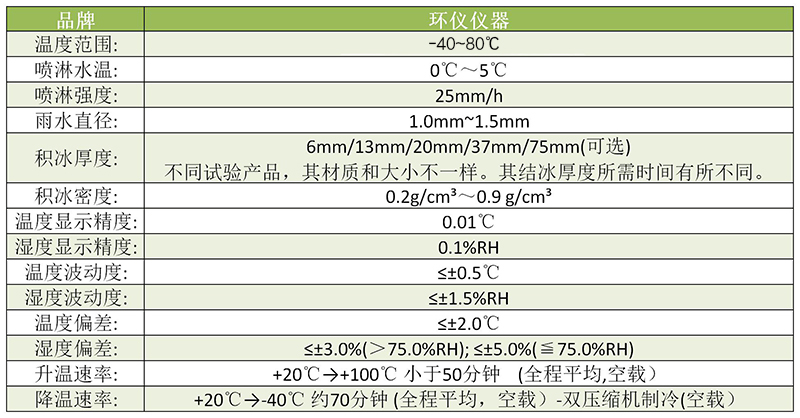

技術參數：

覆冰試驗裝置(圖2)

系統組成：

試驗裝置包含復迭式制冷系統、水制冷系統、噴淋系統以及風速調節系統。箱體內壁采用鏡面式拉絲不銹鋼，以便于觀察試樣。覆冰試驗裝置主要由低溫氣候箱、制冷系統、噴淋系統以及風速調節系統組成，盡可能的模擬了風機葉片覆冰所需的自然環境條件。

覆冰試驗裝置(圖3)
